¿Cuál es la diferencia entre un juego de guías lineales y un husillo de bolas?

En el mundo de la ingeniería de precisión y el control mecánico del movimiento, dos componentes destacan por sus funciones críticas: los juegos de carriles guía lineales y los husillos de bolas. Como proveedor de juegos de rieles de guía lineal, he tenido el privilegio de trabajar estrechamente con estos componentes, comprender sus matices y presenciar sus aplicaciones en diversas industrias. En este blog, profundizaré en las diferencias entre estas dos partes esenciales, explorando sus características, funciones y casos de uso ideales únicos.

Comprensión de los juegos de rieles de guía lineal

Un juego de rieles de guía lineal es un sistema mecánico diseñado para proporcionar un movimiento lineal suave y preciso. Normalmente consta de un carril, un carro y elementos rodantes como bolas o rodillos. El riel es un componente largo y recto que sirve como vía para el desplazamiento del carro. El carro, que está montado sobre el riel, contiene elementos rodantes que reducen la fricción y permiten un movimiento preciso.

Una de las principales ventajas de un juego de carriles guía lineales es su gran capacidad de carga. El diseño de los elementos rodantes y el contacto entre el carro y el riel distribuye la carga uniformemente, permitiendo que el sistema soporte pesos pesados ​​sin sacrificar la precisión. Esto lo hace ideal para aplicaciones donde es necesario mover grandes cargas con precisión, como en automatización industrial, máquinas herramienta y robótica.

Otro beneficio importante es su excelente rigidez. La estructura rígida del juego de rieles de guía lineal minimiza la deflexión bajo carga, asegurando que el movimiento permanezca recto y verdadero. Esto es crucial para mantener la precisión de la maquinaria, especialmente en aplicaciones de alta precisión como la fabricación de semiconductores y equipos ópticos.

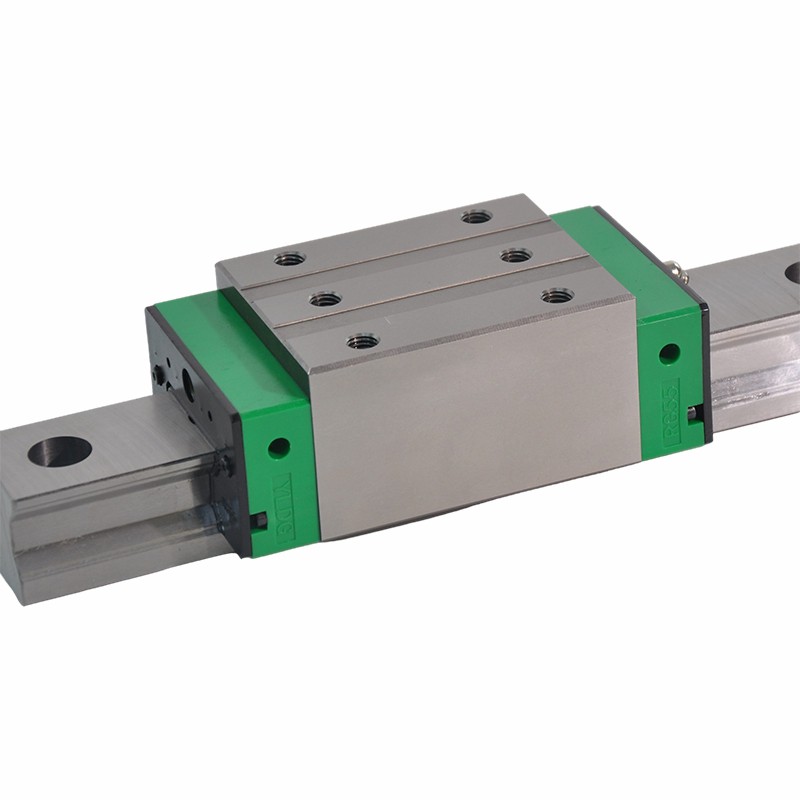

Existen diferentes tipos de juegos de rieles de guía lineal disponibles en el mercado. Por ejemplo, elCarril guía selladoestá diseñado con un sello protector para evitar que entre polvo, residuos y otros contaminantes al sistema. Esto lo hace adecuado para entornos hostiles donde la limpieza es una preocupación. Por otra parte, elGuía lineal de precisiónestá diseñado para aplicaciones de precisión extremadamente alta, ofreciendo tolerancias estrictas y movimientos suaves.

Revelando el husillo de bolas

Un husillo de bolas es un dispositivo mecánico que se utiliza para convertir el movimiento de rotación en movimiento lineal, o viceversa. Consta de un eje de tornillo, una tuerca y una serie de bolas que ruedan entre el tornillo y la tuerca. Cuando el eje del tornillo gira, las bolas se mueven a lo largo de las ranuras helicoidales del eje, lo que hace que la tuerca se mueva linealmente.

La principal ventaja de un husillo de bolas es su alta eficiencia. La acción rodante de las bolas reduce significativamente la fricción en comparación con los mecanismos de tornillo tradicionales, como los tornillos de avance. Esto significa que se desperdicia menos energía en forma de calor y el sistema puede funcionar con mayor suavidad y con menos desgaste. Como resultado, los husillos de bolas se utilizan comúnmente en aplicaciones donde la eficiencia energética es importante, como en vehículos eléctricos, maquinaria aeroespacial y de alta velocidad.

Los husillos de bolas también ofrecen alta precisión. El diseño del husillo de bolas permite un posicionamiento muy preciso, con repetibilidad en el rango micrométrico. Esto lo hace adecuado para aplicaciones que requieren un movimiento lineal preciso, como impresoras 3D, máquinas CNC y equipos médicos.

Sin embargo, los husillos de bolas tienen algunas limitaciones. Son más sensibles a la contaminación que los juegos de guías lineales. El polvo y los residuos pueden dañar las bolas y las ranuras helicoidales, lo que reduce el rendimiento y la vida útil. Además, los husillos de bolas son generalmente más caros que otros componentes de movimiento lineal, lo que puede ser un factor en aplicaciones sensibles al costo.

Diferencias clave

Conversión de movimiento

La diferencia más fundamental entre un juego de rieles de guía lineal y un husillo de bolas radica en sus capacidades de conversión de movimiento. Un juego de rieles de guía lineal está diseñado principalmente para proporcionar guía de movimiento lineal. Permite que un carro se mueva suavemente a lo largo de un riel fijo, pero no convierte el movimiento de rotación en movimiento lineal por sí solo. Por el contrario, un husillo de bolas está diseñado específicamente para la conversión de movimiento. Toma entrada rotacional y la transforma en salida lineal, o viceversa.

Capacidad de carga

Los juegos de rieles de guía lineal son conocidos por su alta capacidad de carga. Pueden soportar cargas pesadas tanto en dirección vertical como horizontal, lo que los hace adecuados para aplicaciones donde es necesario manejar grandes fuerzas. Los husillos de bolas, si bien son capaces de manejar cargas importantes, generalmente están más optimizados para aplicaciones donde la carga está alineada con el eje del husillo. En algunos casos, es posible que se requiera soporte adicional para manejar cargas fuera del eje.

Precisión

Tanto los juegos de rieles guía lineales como los husillos de bolas ofrecen alta precisión, pero de diferentes maneras. Los juegos de rieles de guía lineal brindan una guía lineal precisa, asegurando que el movimiento sea recto y paralelo. Son excelentes para mantener la alineación de componentes durante el movimiento lineal. Los husillos de bolas, por el contrario, ofrecen una alta precisión en términos de posicionamiento. Pueden controlar con precisión el desplazamiento lineal de un componente, lo que los hace ideales para aplicaciones que requieren un posicionamiento exacto.

Eficiencia

Los husillos de bolas son más eficientes que los juegos de rieles de guía lineal cuando se trata de conversión de movimiento. La acción rodante de las bolas en un husillo de bolas reduce la fricción, lo que resulta en una menor pérdida de energía. Los juegos de rieles de guía lineal, si bien son eficientes para guiar el movimiento lineal, no tienen el mismo nivel de capacidad de ahorro de energía que los husillos de bolas.

Costo

En general, los juegos de rieles de guía lineal son más rentables que los husillos de bolas. Tienen un diseño más simple y son más fáciles de fabricar, lo que se traduce en un precio más bajo. Los husillos de bolas, con su diseño complejo y requisitos de fabricación de alta precisión, suelen ser más caros.

Aplicaciones ideales

Juegos de rieles de guía lineal

• Automatización Industrial: En líneas de producción automatizadas, los juegos de rieles de guía lineal se utilizan para guiar el movimiento de brazos robóticos, cintas transportadoras y otros componentes. Su gran capacidad de carga y rigidez los hacen adecuados para manipular piezas pesadas y garantizar un funcionamiento suave.
• Máquinas herramienta: En fresadoras, tornos y otras máquinas herramienta, los juegos de rieles de guía lineal se utilizan para proporcionar un movimiento lineal preciso para las herramientas de corte y las piezas de trabajo. Su capacidad para mantener la precisión bajo cargas pesadas es crucial para producir piezas de alta calidad.
• Fabricación de semiconductores: Los requisitos de alta precisión y limpieza de la fabricación de semiconductores hacen de los juegos de rieles de guía lineal una opción ideal. Se utilizan en sistemas de manipulación de obleas, máquinas de litografía y otros equipos para garantizar un posicionamiento preciso y un funcionamiento libre de contaminación.

Husillos de bolas

• Máquinas CNC: En las máquinas de control numérico por computadora (CNC), los husillos de bolas se utilizan para controlar el movimiento de las herramientas de corte y la mesa de trabajo. Su alta precisión y eficiencia permiten un mecanizado preciso de piezas complejas a altas velocidades.
• Impresoras 3D: Los husillos de bolas se utilizan habitualmente en las impresoras 3D para controlar el movimiento del cabezal de impresión y la plataforma de construcción. Su capacidad para proporcionar un movimiento lineal preciso garantiza impresiones de alta calidad con detalles finos.
• Equipo médico: En dispositivos médicos como máquinas de resonancia magnética, robots quirúrgicos y bombas de infusión, se utilizan husillos de bolas para proporcionar un movimiento lineal preciso para el posicionamiento del paciente y el control de los instrumentos.

Conclusión

En conclusión, tanto los juegos de carriles guía lineales como los husillos de bolas son componentes esenciales en el campo de la ingeniería de precisión. Si bien comparten algunas similitudes en términos de proporcionar movimiento lineal, tienen claras diferencias en su diseño, rendimiento y aplicaciones. Como proveedor deJuegos de rieles de guía lineal, Entiendo la importancia de elegir el componente adecuado para cada aplicación. Ya sea que necesite un riel guía de alta capacidad de carga para la automatización industrial o un husillo de bolas de alta precisión para una impresora 3D, es fundamental considerar los requisitos específicos de su proyecto.

Si está buscando juegos de rieles de guía lineal o tiene alguna pregunta sobre sus aplicaciones, estaré encantado de ayudarle. No dude en comunicarse conmigo para obtener más información y analizar sus necesidades de adquisiciones. Trabajemos juntos para encontrar la mejor solución para sus requisitos de movimiento lineal.
